单模光纤和多模光纤的区别及用途

  信息来源:光胜科技光电线缆  TIME:2021-9-27  浏览:

单模光纤和多模光纤的区别及用途

单模光纤和多模光纤的区别,以及作用是什么?

单模光纤和多模光纤主要从核心直径、光源、带宽、护套颜色、模态色散、价格六个方面来区分。

一、核心直径

单模光纤:典型的单模光纤是810μm的纤芯直径,包层直径为125μm

多模光纤:通常的多模光纤是5062.5μm的纤芯直径,包层直径为125μm


二、光源

单模光纤:以激光器作为光源,价格相较LED光源更贵,激光光源产生的光可以精确的控制,具有高的功率。

多模光纤:以LED作为光源,产生的光较分散。

三、带宽

单模光纤:表现出由多个空间模式引起的小于多模光纤的模态色散,具有更高的带宽。

多模光纤:具有更大的线芯尺寸,支持多个传输模式,模态色散大于单模光纤,带宽低于单模光纤。

四、室内光缆护套颜色

单模光纤:采用黄色外护套。

多模光纤:采用橙色或水绿色外护套。

五、模态色散

单模光纤:用于驱动单模光纤的激光器产生的是一个单一波长的光,所以,它的模态色散是小于多模光纤的。

多模光纤:由于使用LED光源,多模光纤色散,限制了其有效传输距离,具有更高的脉冲扩展速率,限制了其信息传输容量。



六、价格

单模光纤:价格低于双模光纤,但单模光纤的设备比多模光纤的设备昂贵,成本高于双模光纤。

多模光纤:价格高于单模光纤,多模光纤的设备比单模光纤设备便宜,所以多模光纤的成本远小于单模光纤的成本。

单模光纤的作用:在光纤通信中,单模光纤(SMF)是一种在横向模式直接传输光信号的光纤。单模光纤运行在100M/s或者1G/sde数据速率,传输距离可以达到至少五公里。通常情况下,单模光纤用于远程信号传输。

多模光纤的作用:多模光纤(MMF)主要用于短距离的光纤通信,如在建筑物内或校园里。传输速度是100M/s,传输距离达2km

扩展资料:

单模光纤和多模光纤的使用注意:

1、室内光纤没有特殊说明的情况下,短波光模块使用的是橙色的多模光纤,长波模块使用的是黄色的单模光纤。这个属于行惯性认为,具体还要看厂家的配置。

2、光纤跳线使用的材质是非常娇气的,所以在使用过程中,一定不能过度的弯曲和环绕,即使在有保护套的情况下也要注意,不仅容易损坏,更重要的是会增加光传输的衰减情况。

3、光纤跳线的保护:连接以后要做到防尘和防油污,不然会损害光纤的耦合。

单模光纤和多模光纤的区别:

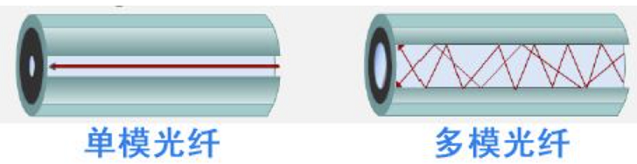

1、从作用上来讲,多模光纤可以传输多种模式的光;单模光纤只能传输一种模式的光。

2、从外观上来讲,多模光纤中间芯线较粗,单模光纤中间芯线较细,只是两种相对而言,多模的是50微米,单模的是10微米。

3、多模光纤传输的距离比较近,一般只有几千米;单模光纤传输距离就远得多,通常可以达到多模光纤的几十倍。

4、多模光纤的价格比单模光纤的价格要更贵一些。

单模光纤和多模光纤都属于光纤,也就是光导纤维的简写,是一种由玻璃或塑料制成的纤维,可作为光传导工具,主要应用于通信行业。

传输原理是光的全反射。前香港中文大学校长高锟和George A. Hockham首先提出光纤可以用于通讯传输的设想,高锟因此获得2009年诺贝尔物理学奖。
